Easy HD® Kanalkamera Komplettsystem

Das Easy® HD Kanalkamera Komplettsystem der Firma Kummert, ist durch seine kompakte Bauweise für den Gebrauch im und um das Gebäude ganz “easy” einsetzbar. Trotz seiner Kompaktheit, zeichnet sich das Easy® HD Kanalkamera Komplettsystem durch seine Robustheit aus. Hochwertig konstruiert, steht das Easy® HD, mit seinen Seitenplatten aus Aluminium und Standfüßen aus rutschfestem Gummi, stabil und sicher.

Kanalkamera im kompakten Design

Mit unter 15 kg Gesamtgewicht und extra breitem Tragegriff, kann das Easy® HD Kanalkamera Komplettsystem mit Leichtigkeit zum Einsatzort transportiert werden. Selbst bei sehr engen Platzverhältnissen kann das Gerät, dank seiner geringen Standfläche von nur 27 x 47 cm, problemlos eingesetzt werden.

Mit den Kameras K-28 HD und K-50 HD ausgerüstet, können alle üblichen Rohre eines Gebäudes begutachtet werden. Der Einsatzbereich erstreckt sich dabei von DN40 bis DN 200.

Flexibel und einfach zu handhabende Kanalkamera

Die Easy® HD Kanalkamera wird als Komplettsystem mit integrierten Haspeln, einem wiederaufladbaren Akku, einem Tablet mit Touchsreen, der passenden Software sowie mit zwei Kameras K-28 HD und K-50 HD geliefert.

Beratungstermin vereinbaren

Besuchen Sie unseren Showroom

Produktabbildung Kummert Easy HD® Kanalinspektion Komplettsystem

Lieferumfang des Easy® HD Kanalkamera Komplettsystems

Easy® HD
Akku
Ladegerät Akku
K-50 HD
K-28 HD
Aal 50m
Aal 25 m
USB-Stick

Easy® HD ausgestattet mit zwei Kanalkameras

Das Komplettsystem verfügt über zwei Kanalkameras.

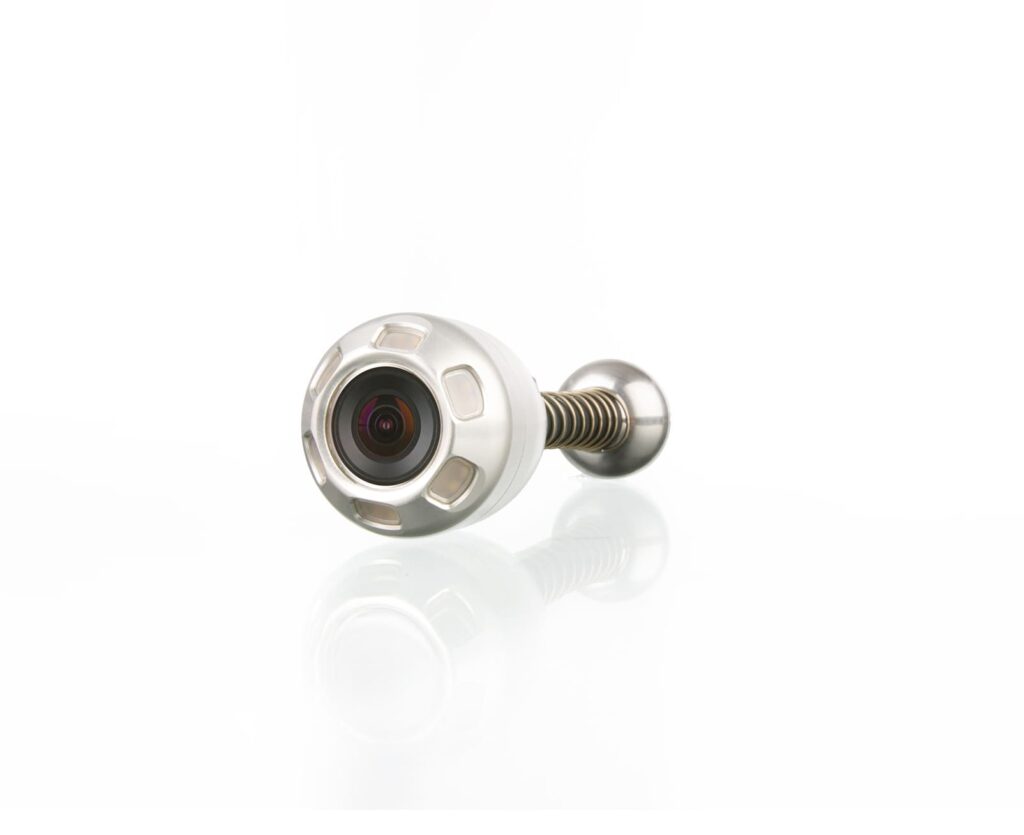

K-50 HD Kanalkamera

Die K-50 HD wird in Rohren mit einem Durchmesser ab DN70 eingesetzt. Ihre geblitzten LEDs sorgen für eine optimale Ausleuchtung und gestochen scharfe Bilder. Durch den Einsatz einer sogenannten Flüssiglinse, ist der Fokus der Kamera extrem schnell und besonders präzise. Das HD-Bild im 1:1-Format eignet sich perfekt, um die meist runden Rohrleitungen genau darzustellen. Dank der digitalen Dreh- und Schwenkfunktion ermöglicht die Kamera eine detaillierte Inspektion, die mit herkömmlichen Axialkameras bisher nicht möglich war. Zoom, Schärfe und Helligkeit können jederzeit während der Inspektion angepasst werden. Durch den eingebauten Ortungssender, ist es dem Inspekteur möglich, die Kanalkamera während der Kanalinspektion zu lokalisieren.

Einsatzbereich	ab DN 70
Durchmesser	50 mm
Länge	192 mm
Gewicht	400 g
Meterzählung	vorhanden
Schutzklasse	IP 68
Fokus	steuerbar
Blickbereich Vollbild	80°
Blickbereich Dreh- und Schwenkmodus	135°
Dichtheit	1 bar

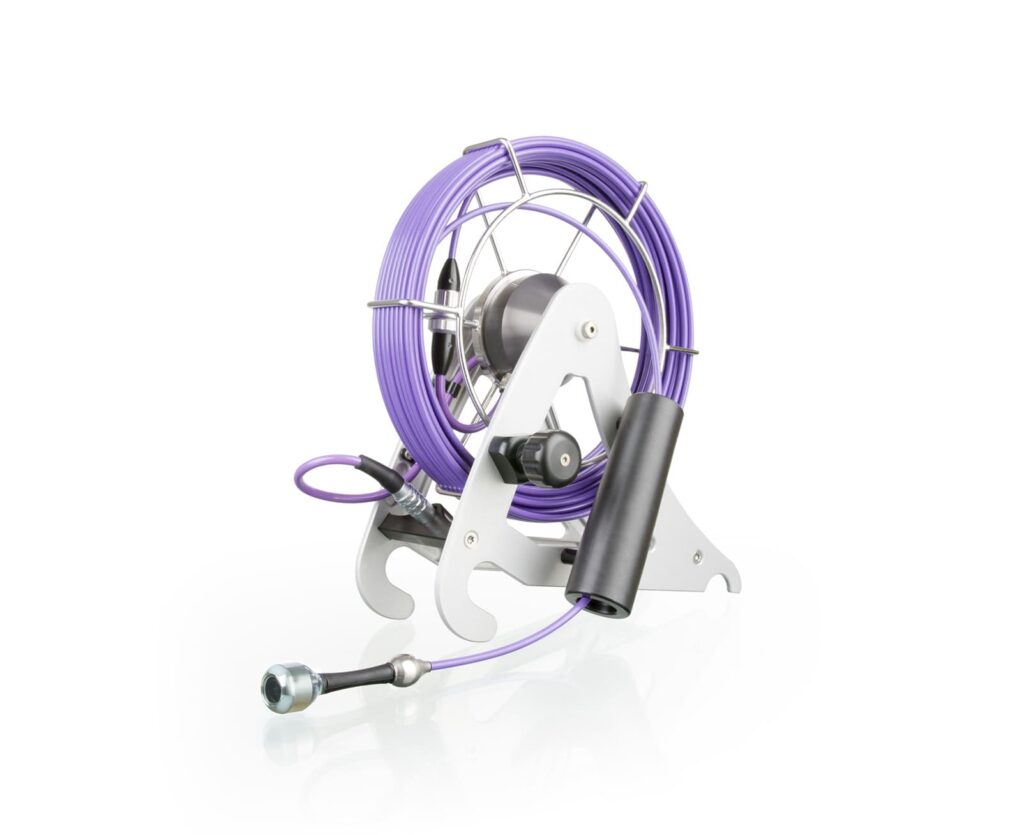

K-28 HD Kanalkamera

Die kleine K-28 HD Kanalkamera ist für den Einsatz in Rohren ab einem Durchmesser von DN40 einsetzbar. Das 2,2 mm große Superweitwinkel Objektiv sowie die Beleuchtung der Kamera sind in Edelstahl und Epoxidharz eingefasst und verleihen der Kanalkamera ihre Robustheit. Durch das flexible und gleichzeitig strapazierfähige Endstück ist die K-28 HD besonders biegbar und somit ideal für den Einsatz in Badezimmern und Küchen. Das immer aufrechte Bild sorgt für eine optimale Orientierung im Rohr.

Einsatzbereich	ab DN 40
Durchmesser	27 mm
Länge	32 mm
Gewicht inkl. Haspel	3,6 kg
Meterzählung	vorhanden
Schutzklasse Kamera	IP 68
Fokus	fix
Blickbereich	120°
Dichtheit	1 bar

Technische Daten des Easy HD® Kanalkamera Komplettsystems

Monitor	12,3″
Auflösung	2736 x 1826
Spannungsversorgung	Akku 18 V
Ladedauer Akku	ca. 30 Minuten
Steuerung Kamerabild	3D-Joystick
Prozessor	Intel Core m3 7Y30
Wechseldatenträger	USB Stick
Bildaufzeichnung	JPEG
Videoaufzeichnung	MP4
Schutzklasse	IP54
Aale	25 m, 50 m
Gewicht	ca. 15 kg
Standfläche	ca. 360 mm x 475 mm
Höhe	ca. 640 mm

Easy® HD Software

Eine benutzerfreundliche Oberfläche mit intuitiver Bedienung und einer schlanken Projektstruktur zeichnen die Arbeit mit der Record Software aus. Die Bedienung ist leicht erlernbar und erfordert weder Vorkenntnisse noch eine zeitintensive Schulung.

Sie haben die Wahl zwischen zwei verschiedenen Projektarten, die mit dem Easy® HD erstellt werden können. Zum einen gibt es das Easy-Projekt, bei dem die gesamte Arbeit vor Ort erledigt wird, und zum anderen das can3D®-Projekt. Hierbei führt der Inspekteur die Inspektion vor Ort durch, während die Auswertung anschließend in can3D® erfolgt.

Alle Projekte werden auf der Festplatte des Geräts gespeichert und anschließend auf einen Datenträger exportiert. Je nach Projektart handelt es sich dabei entweder um die vollständige Dokumentation oder die Projektdatei zur Weiterverarbeitung.

Beratungstermin vereinbaren

Besuchen Sie unseren Showroom

Kanalinspektion ganz einfach mit dem Easy HD® Kanalkamera Komplettsystem

Bei der Projekterstellung kann der Anwender nach Belieben nur Bezeichnungen oder auch einige grundlegende Informationen hinterlegen. Mit einem Klick startet anschließend die Videoaufnahme. Falls gewünscht, dokumentiert der Inspekteur den Zustand der Leitung durch Anmerkungen und Fotos.

Anmerkungen können entweder als freier Text über die Bildschirmtastatur eingegeben oder aus einem selbst erstellten Schadenskatalog ausgewählt werden. Diese erscheinen direkt im Video und werden neben dem Live-Bild als Übersichtsliste angezeigt.

Nach Abschluss der Untersuchung wird der Bericht als PDF-Datei erstellt und kann zusammen mit dem Video sofort an den Kunden übergeben werden.

Schauen Sie sich das Video an und erfahren Sie, wie einfach die Kanalinspektion mit der Kummert Easy® HD vonstattengeht.

In nur 5 Schritten zur fertigen Kanalinspektion

Schritt 1: Projekt erstellen indem Bezeichnung vergeben wird.

Schritt 2: Keine Eigenschaften eigeben? Klick auf Weiter.

Schritt 3: Leitung erstellen und Bezeichnung eingeben.

Schritt 4: Start der Aufnahme – ggf. Eingabe von Feststellungen.

Schritt 5: Alles erledigt? Aufnahme beenden. Bericht wird sofort erstellt.

can3D® – Projekt Erstellung zur schnellen Kanalinspektion

Das Erstellen eines can3D® Projektes erfordert vor Ort keinen zusätzlichen Aufwand. Neben der Benennung von Projekten und Leitungen kann der Inspekteur nach Belieben zusätzliche Grunddaten eingeben oder darauf verzichten.

Während der Untersuchung können Feststellungen entweder als freier Text oder durch Einträge aus dem Schadenskatalog beschrieben werden. Zudem können Markierungen gesetzt werden, die lediglich auf eine Feststellung hinweisen. Die detaillierte Beschreibung dieser Markierungen erfolgt später in can3D® mit normkonformen Texten.

Die Eingabe der Feststellungstexte sowie die Erstellung der Dokumentation erfolgen erst nach der nachträglichen Bearbeitung.

can3D® – Projekt auswerten

Das Projekt vom Easy® HD wird in can3D® importiert. Erst dann wird festgelegt, welche Norm für die Auswertung des Projekts verwendet werden soll und welche Schnittstellendaten ausgegeben werden.

Alle vor Ort getätigten Eingaben bleiben erhalten, können jedoch bei Bedarf bearbeitet werden. An den Markierungen oder an jeder beliebigen Position im Video werden normkonforme Feststellungen hinzugefügt.

Basierend auf den Eingaben und erfassten Daten erstellt can3D® ein einfaches, dreidimensionales Modell der Leitung, um deren Verlauf zu veranschaulichen. Der Kunde erhält eine vollständige Dokumentation, die verschiedene Berichte sowie einen kostenlosen Viewer oder Online-Viewer enthält.

can3D® – Schadenskatalog Editor

Der Schadenskatalog-Editor ist ein benutzerfreundliches Programm, mit dem der Inspekteur eigene Schadenskataloge erstellen kann, die genau auf seine Bedürfnisse zugeschnitten sind. Nach Fertigstellung des Schadenskatalogs kann dieser direkt auf dem Easy® HD gespeichert oder über einen Wechseldatenträger vom PC übertragen werden. Während der Untersuchung kann der Inspekteur über den Button “Feststellung” auf den Schadenskatalog zugreifen.

can3D® – Player

Nach Abschluss der Inspektion werden die Untersuchung und die dazugehörigen Fotos im Projektordner auf dem Wechseldatenträger gespeichert. Die Dateien werden im JPEG-Format (Bilder) und MP4-Format (Videos) erstellt und können auf allen PCs angezeigt und abgespielt werden. Für die Erstellung von Berichten ist eine Weiterverarbeitung in can3D® möglich.

Die Easy-Software enthält selbstverständlich einen integrierten Player zur Anzeige der Inspektionsergebnisse. Dieser spielt das Video ab und zeigt die eingegebenen Feststellungen sowohl im Video als auch in einer Übersichtsliste an.

easyTab® – einfach und flexibel

Mit dem easyTab® können alle digitalen Haspeln und Kameras verwendet werden, sodass jeder Bedarf in der Grundstücksentwässerung mit einem einzigen Gerät abgedeckt wird. Kombinieren Sie die einfache Bedienung der Record-Software mit der Flexibilität des Easy® HD.
